Installation bi-split Equation Virtus à Saint-Paul-en-Forêt (83) — partenariat Leroy Merlin Fréjus

Le contexte : un séjour cathédrale dans le Pays de Fayence

Maison de plain-pied de 1983, située à Saint-Paul-en-Forêt — commune du Pays de Fayence à l’est du Var, à environ 30 km au nord de Fréjus. Le client souhaitait équiper son grand séjour de 65 m² (hauteur sous plafond de 3,50 m, charpente apparente en bois) d’une solution de climatisation réversible permettant de traiter efficacement ce volume atypique.

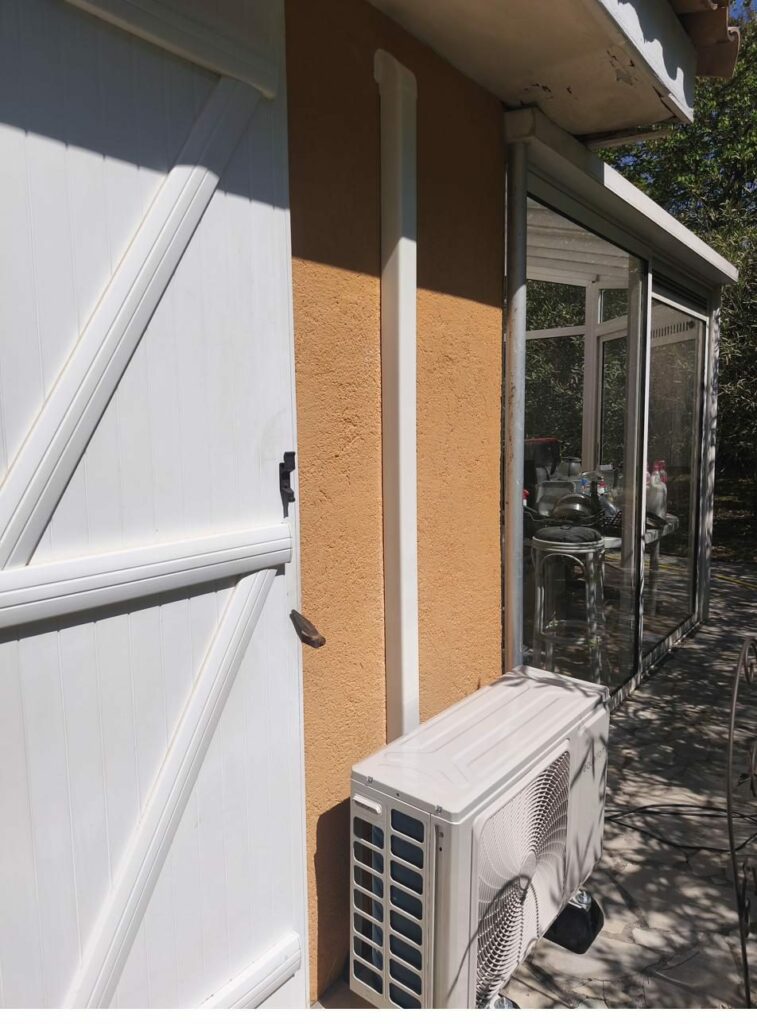

La configuration architecturale — séjour cathédrale avec grande baie vitrée plein sud — imposait un dimensionnement précis. Un seul split aurait été insuffisant pour homogénéiser la diffusion d’air dans ce volume. Notre étude thermique préalable a conclu à la nécessité d’une configuration en deux mono-splits indépendants, montés dos à dos sur la même paroi extérieure, alimentant la zone séjour et la zone salle à manger.

Le matériel posé sur ce chantier

Équipement	Référence	Caractéristique

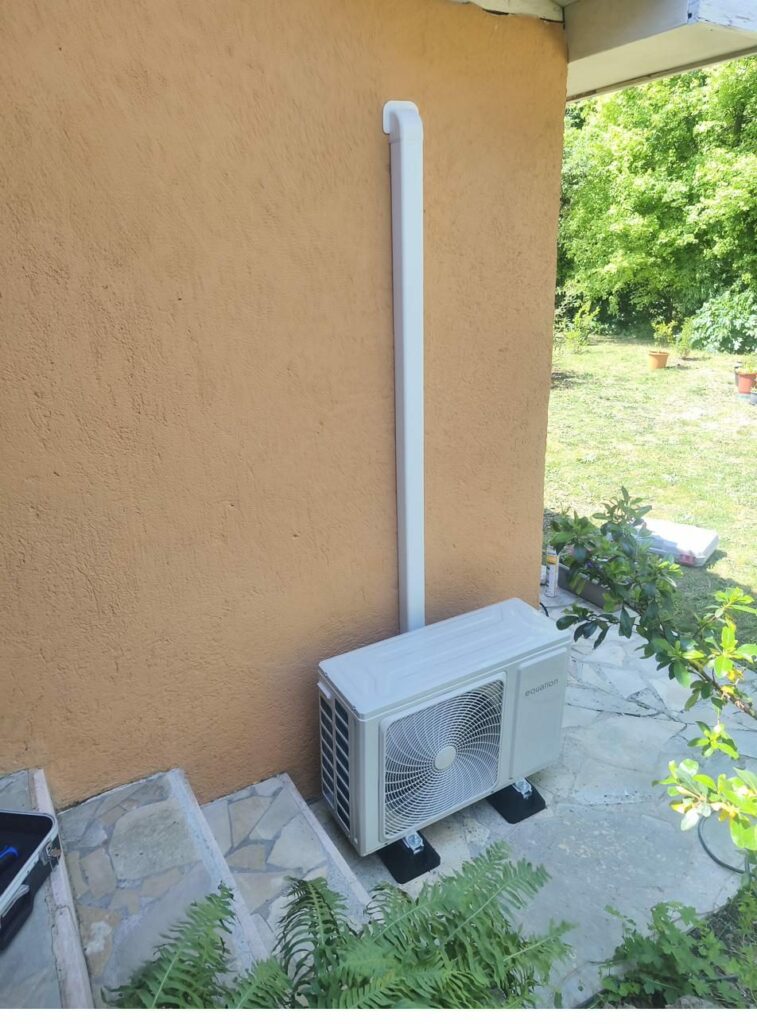

Unité extérieure × 2	Equation Virtus-12K-OUT	R32 — 0,780 kg pré-chargé
Unité intérieure × 2	Equation Virtus-12K-IN	3,5 kW froid / 4,2 kW chaud
Liaisons frigorifiques	Cuivre jumelé 1/4-3/8	2 × 3 m, isolant polyéthylène extrudé 8 mm
Supports au sol	SUMO 400 × 2	Avec silent blocs (140 kg)
Câblage électrique	U1000 R2V 3G2.5	Disjoncteur 16 A courbe C

Notre partenariat avec Leroy Merlin Fréjus

Maintenance Services Climatisation est l’installateur certifié sous-traitant de Leroy Merlin Fréjus pour les solutions de climatisation et pompes à chaleur du magasin. Ce partenariat repose sur un contrat-cadre de sous-traitance qui encadre la qualité des prestations, la conformité réglementaire des installations et la traçabilité documentaire de chaque chantier.

Pour ce chantier référencé sous le numéro 192_486720, la demande d’intervention a été formellement transmise par le service après-vente de Leroy Merlin Fréjus (Pôle 2 — Boulevard Jean Moulin, 83480 Puget-sur-Argens). À l’issue de l’intervention, un retour client a été remonté directement à l’enseigne, validant la qualité de la prestation.

Le déroulé technique de l’intervention, étape par étape

Mesure Testo	Valeur relevée
Température extérieure	19,3 °C
Température air repris (aspiration)	21,3 °C
Température air soufflé (refoulement)	50,5 °C
Delta T thermique	29,2 K — échange optimal
Intensité absorbée	4,54 A
Tension d’alimentation	239,4 V AC
Puissance électrique apparente	1,09 kVA — cohérente plaque signalétique
Qualité de la mise à la terre	36,4 Ω — conforme NF C15-100

Un Delta T de 29,2 K signifie que l’air sort du split 29 °C plus chaud qu’il n’y est entré : c’est le signe d’un échange thermique optimal, parfaitement cohérent avec les valeurs constructeur de la gamme Virtus 12K en technologie Inverter.

Notre engagement transparence : la non-conformité électrique signalée

Concrètement, cela signifie que :

• Le client a été informé par écrit du risque électrique encouru en cas de défaut (électrisation, incendie).
• Il s’est engagé à faire intervenir un électricien qualifié pour remettre l’installation aux normes.
• La garantie de notre installation est suspendue tant que la mise aux normes n’est pas réalisée — ce que nous documentons en toute transparence.
• Notre responsabilité est dégagée, mais le client dispose de tous les éléments pour agir en connaissance de cause.

Documents remis au client en fin de chantier

• Rapport d’intervention complet (10 pages) avec photos avant/pendant/après
• Formulaire CERFA n°15497 — Fiche d’intervention sur les fluides frigorigènes (obligation F-Gas)
• Notice d’utilisation des unités en français
• Décharge de responsabilité signée pour la non-conformité électrique préexistante
• 2 télécommandes infrarouge et leurs supports muraux
• Attestation de garantie de l’installation (sous réserve mise aux normes électriques)

Cadre réglementaire respecté

L’installation a été réalisée dans le strict respect des textes en vigueur en 2026 :

• Règlement (UE) n° 2024/573 du 7 février 2024 — dit F-Gas III — relatif aux gaz à effet de serre fluorés
• Articles R.543-75 à R.543-123 du Code de l’environnement (manipulation des fluides frigorigènes)
• Norme NF EN 378 — Systèmes frigorifiques et pompes à chaleur — Exigences de sécurité et d’environnement
• Norme NF C15-100 — Installations électriques basse tension
• Norme NF DTU 60.11 — Évacuation des condensats par gravité

Notre zone d’intervention dans le Pays de Fayence

Saint-Paul-en-Forêt fait partie des communes du Pays de Fayence et de l’est varois que nous couvrons régulièrement depuis notre siège de Vidauban. Dans un rayon de 50 km autour de Vidauban, nous intervenons sans frais de déplacement à : Saint-Paul-en-Forêt, Bagnols-en-Forêt, Tourrettes, Fayence, Callian, Montauroux, Seillans, Tanneron, Mons, Le Muy, Roquebrune-sur-Argens, Puget-sur-Argens, Fréjus, Saint-Raphaël, Draguignan, Le Luc, Vidauban et toutes les communes intermédiaires.

Questions fréquentes (FAQ)

Pourquoi installer 2 mono-splits plutôt qu’un seul plus puissant dans un grand séjour ?

Dans un volume cathédrale comme un séjour de 65 m² avec 3,50 m sous plafond, un seul split de 6 ou 7 kW peinerait à diffuser l’air uniformément et créerait des zones froides ou des courants d’air désagréables. Deux mono-splits de 3,5 kW positionnés stratégiquement permettent une diffusion homogène, un fonctionnement à régime modéré (donc plus silencieux et plus économe), et une redondance en cas de panne.

Qu’est-ce que le tirage au vide et pourquoi c’est essentiel ?

Le tirage au vide consiste à aspirer l’air et l’humidité présents dans les liaisons frigorifiques avant d’ouvrir le circuit de fluide. L’humidité résiduelle forme avec le R32 des acides qui détruisent progressivement le compresseur. Un tirage au vide professionnel doit atteindre au minimum 500 microns de pression résiduelle. Sur ce chantier, nous avons mesuré 491 microns au vacuomètre Testo 552.

Pourquoi MSC Climatisation utilise-t-elle de l’azote pour tester l’étanchéité ?

La mise sous pression à l’azote hydrogéné à 40 bar simule des conditions de service supérieures aux pressions réelles du R32, permettant de détecter les microfuites avant la mise en service. C’est une exigence des normes NF EN 378 et du règlement F-Gas III. Si une fuite apparaît, elle sera détectée à l’azote (gaz inerte sans impact environnemental) plutôt qu’au fluide frigorigène (qui a un fort potentiel de réchauffement climatique).

Que se passe-t-il si l’installation électrique du logement n’est pas aux normes ?

Conformément à notre obligation de conseil, nous signalons formellement toute non-conformité préexistante (absence de différentiel 30 mA, mise à la terre défaillante, etc.) et faisons signer une décharge au client. Nous pouvons réaliser l’installation de la climatisation, mais la garantie est suspendue tant que le logement n’est pas mis aux normes par un électricien qualifié. Cette transparence protège juridiquement les deux parties.

Combien de temps dure une installation bi-split comme celle-ci ?

Pour un bi-split posé en dos à dos comme à Saint-Paul-en-Forêt — avec liaisons courtes, accès facile aux murs et alimentation électrique reprise sur ligne existante — le chantier se réalise en une journée complète, soit environ 7 à 8 heures de travail. Cela inclut le carottage, la pose des liaisons, l’azote, le tirage au vide, la mise en service et la formation du client à l’utilisation des télécommandes.

MSC Climatisation est-elle vraiment partenaire de Leroy Merlin Fréjus ?

Oui. Maintenance Services Climatisation est l’installateur certifié sous-traitant de Leroy Merlin Fréjus pour les solutions de climatisation et pompes à chaleur. Lorsque vous achetez votre climatisation chez Leroy Merlin Fréjus avec option pose, c’est notre équipe qui se déplace chez vous. Le partenariat est encadré par un contrat-cadre formel et chaque chantier est tracé sous un numéro de référence partagé entre les deux entités.

Article rédigé par Julien Long, Expert Climaticien Gérant de Maintenance Services Climatisation. Certifié RGE QualiPAC, Capacité Fluides SOCOTEC, Décennale SMABTP. Référence chantier : 192_486720.
